合金无限冷硬铸铁轧辊

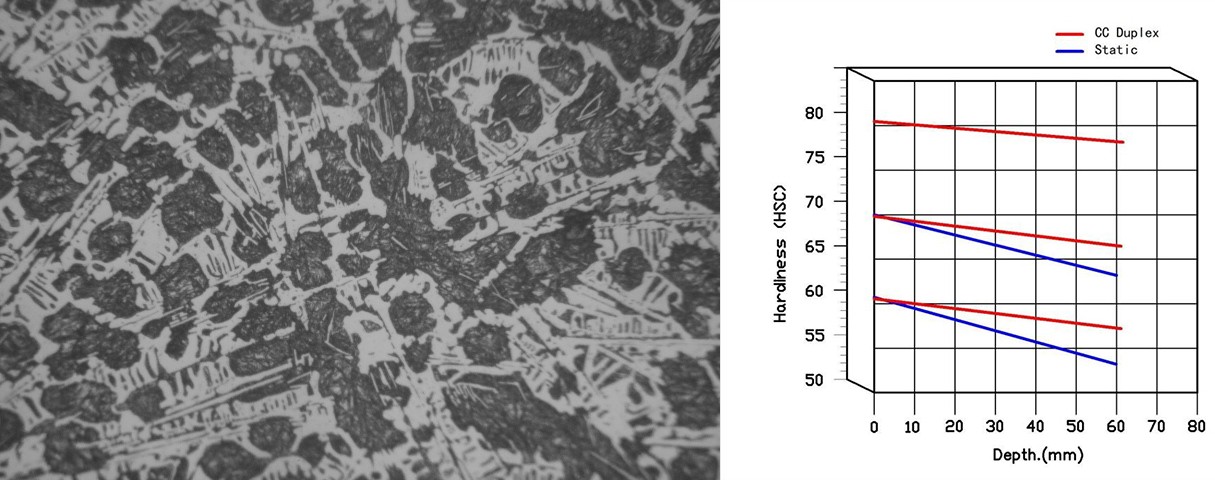

合金无限冷硬轧辊工作层中有细小晶间石墨。石墨和碳化物的大小、形状、分布可通过激冷作用和合金含量来控制，由于添加了锰、铬，镍，钼等合金元素，基体组织可以是珠光体、贝氏体或马氏体。加上有少量细小石墨存在，不仅提高了轧辊抗剥落性、抗热裂性和耐磨性能，而且辊身工作层硬度落差很小。使用于棒、线材、小型型钢轧机中轧、精轧机架。
化学成分 wt.%
代码 GB/T 1504 | C | Si | Mn | Cr | Ni | Mo | V | W | Nb |
IC II | 2.9-3.6 | 0.6-1.2 | 0.4-1.2 | 0.7-1.2 | 1.01-2.00 | 0.2-0.6 | — | — | — |
IC III | 2.9-3.6 | 0.6-1.2 | 0.4-1.2 | 0.7-1.2 | 2.01-3.00 | 0.2-1.0 | — | — | — |
IC IV | 2.9-3.6 | 0.6-1.5 | 0.4-1.2 | 1.0-2.0 | 3.01-4.80 | 0.2-1.0 | — | — | — |
IC V | 2.9-3.6 | 0.6-1.5 | 0.4-1.2 | 1.0-2.0 | 3.01-4.80 | 0.2-2.0 | 0.2-2.0 | 0.0-2.0 | 0.0-2.0 |
性能及应用
代码 GB/T 1504 | 辊身硬度 | 抗拉强度 | 最大规格mm | 最大单重t | 用途 |
IC II | 55-70 | ≥160 | φ800 | 15 | 中小型型钢和窄带钢中、精轧机架 |
IC III | 60-75 | ≥350 | |||
IC IV | 65-85 | ≥350 | 中厚板、热带钢轧机工作辊、平整辊 | ||
IC V | 75-85 | ≥350 |
