高铬铸铁轧辊

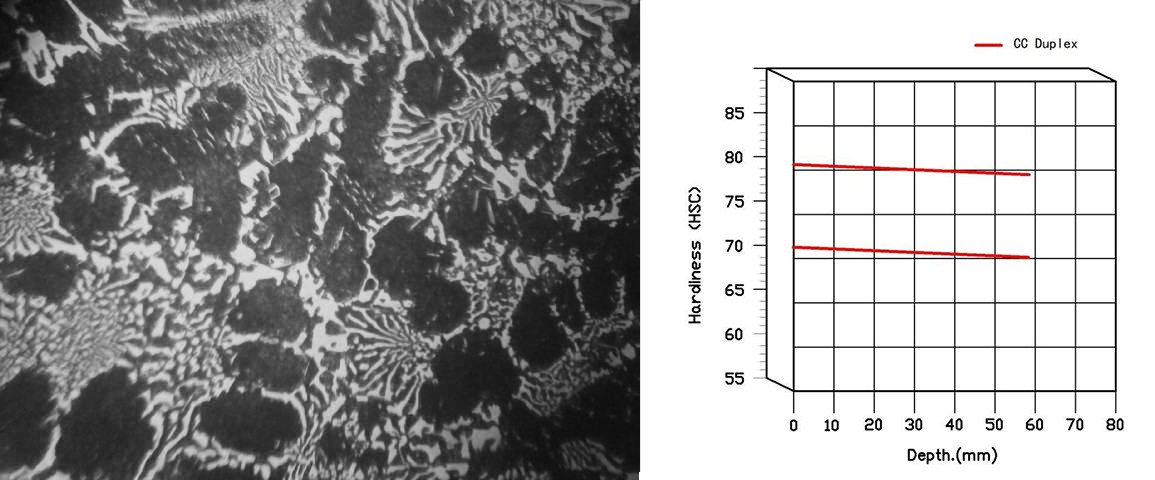

离心复合高铬铸铁轧辊是高合金轧辊，其工作层基体组织为马氏体+屈氏体/索氏体，碳化物主要是板条状和菊花状的Cr7C3型共晶碳化物。芯部采用高强度球墨铸铁材质。也可以采用离心或常法铸造生产高铬铸铁辊环。适用于热轧带钢轧机精轧辊，棒材中、精轧辊，万能轧机辊环。
化学成分 wt.%
代码 GB/T 1504 | C | Si | Mn | Cr | Ni | Mo | V |
HCr I | 2.3-3.3 | 0.3-1.0 | 0.5-1.2 | 12.00-15.00 | 0.7-1.7 | 0.70-1.50 | 0.0-0.6 |
HCr II | 2.3-3.3 | 0.3-1.0 | 0.5-1.2 | 15.01-18.00 | 0.7-1.7 | 0.70-1.50 | 0.0-0.6 |
HCr III | 2.3-3.3 | 0.3-1.0 | 0.5-1.2 | 18.01-22.00 | 0.7-1.7 | 1.51-3.00 | 0.0-0.6 |
性能及应用
代码 GB/T 1504 | 辊身硬度 | 抗拉强度 | 最大规格mm | 最大单重t | 用途 |
HCr I | 60-75 | ≥350 | Φ1700 | 20 | 热轧带钢轧机精轧辊； 棒材中、精轧辊； 万能轧机辊环； |
HCr II | 65-80 | ≥350 | |||
HCr III | 75-90 | ≥350 |
