石墨钢轧辊
石墨钢轧辊的性能与半钢轧辊类似，其最大特征是组织中存在少量细小球状石墨。它可以提高轧辊的抗热裂性能和抗氧化铁皮粘附性能，对水冷条件要求较低，主要适用于型钢轧机粗轧和初轧机开坯机架。
化学成分 wt.%
材质代码 | C | Si | Mn | Cr | Ni | Mo | P | S | |
YB/T 4906 | GB/T 1503 | ||||||||
GS-600 | GS140, GS160 | 1.2-1.6 | 1.0-1.8 | 0.6-1.0 | 0.7-1.7 | 0.5-1.0 | 0.2-0.6 | ≤0.03 | ≤0.03 |
GS-500I | GS160, GS190, GS210 | 1.6-2.1 | 1.0-1.8 | 0.6-1.6 | 1.0-2.0 | 1.0-2.0 | 0.4-1.0 | ≤0.03 | ≤0.03 |
GS-500II | GS210, GS240 | 2.1-2.5 | 1.0-1.8 | 0.5-1.5 | 1.0-3.0 | 2.0-3.0 | 0.5-1.5 | ≤0.03 | ≤0.03 |

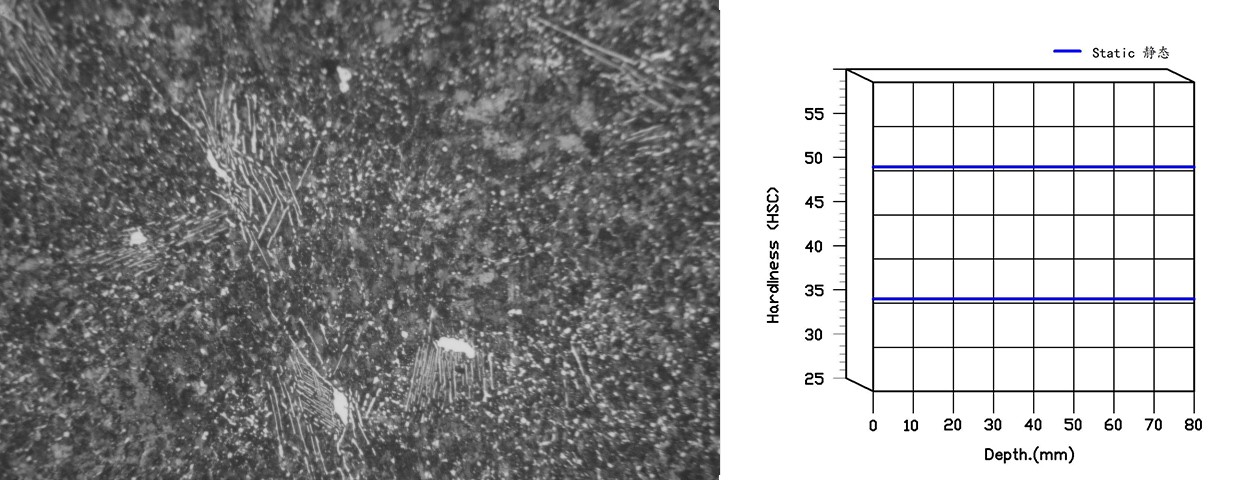

性能及应用
材质代码 | 辊身硬度 | 辊颈硬度 | 抗拉强度Rm(N/mm²) | 最大规格mm | 最大单重t | 推荐用途 | |
YB/T 4906 | GB/T 1503 | ||||||
GS-600 | GS140, GS160 | 40-50；50-60 | ≤45 | ≥600 | 1300 | 30 | 型钢轧机用粗、中、精轧辊、水平辊环 、立辊环、矫直辊、轧边辊； 开坯辊；热轧板带钢粗轧辊、立辊； |
GS-500I | GS160, GS190, GS210 | 40-50；50-60 | ≤45 | ≥500 | |||
GS-500II | GS210, GS240 | 60-70 | ≤45 | ≥500 | |||
